nRF52811 기반의 개발 보드 및 모듈인 Ebyte사의 E104-BT5011A 모듈 5개와 개발 보드 5개를 구매했다. Bluetooth 5.1 버전부터 들어간 AoA(Angle of Arrival)과 AoD(Angle of Departure)을 이용하여 더 정확한 Position Finding이 가능할까 싶고, 3개 이상의 BLE Device (Sender이든 Reciever이든)가 필요했던 기존 삼각측량 방법이 아닌 1개의 BLE Device로 해볼 수 있다는 점이 매력적이라 구매하였다.
조금 걱정되는 것은 내 핸드폰이 Note 20 Ultra로 Bluetooth 5.0을 지원하는데, AoA와 AoD는 5.1부터 지원된다는 것이다. 이론적으로는 계산하는 쪽에서만 5.1 이상을 지원하면 되는데, 그래도 불안한 건 여전하다…
AoA와 AoD

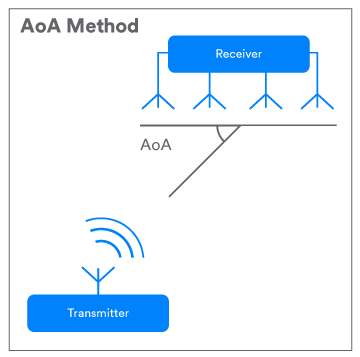

AoA (Angle of Arrival)
여러 개의 안테나를 이용하여 신호가 도착하는 각도를 계산하는 방법이다.

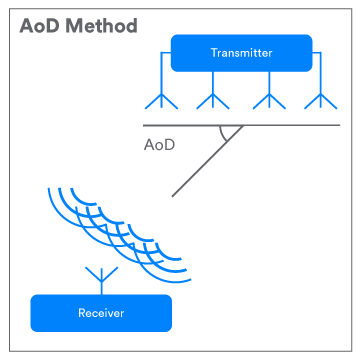

AoD (Angle of Departure)
여러 개의 안테나를 이용하여 신호가 출발하는 각도를 계산하는 방법이다.
Ebyte E104-BT5011A
title: 'E104-BT5011A_nRF528**_BLE_Module_Chengdu Ebyte Electronic Technology Co., Ltd (1)'
image: 'https://www.cdebyte.com/products/img/3.jpg'
description: 'E104-BT5011A is a serial to BLE Bluetooth master-slave integrated module based on Bluetooth protocol version 5.1. It is small in size and low in power consumption.'
url: 'https://www.cdebyte.com/products/E104-BT5011A'
nRF52811이라는 Blutetooth 5.1 기반의 칩 기반으로 만들어진 모듈로, 이를 이용하여 개발을 해보려 한다.

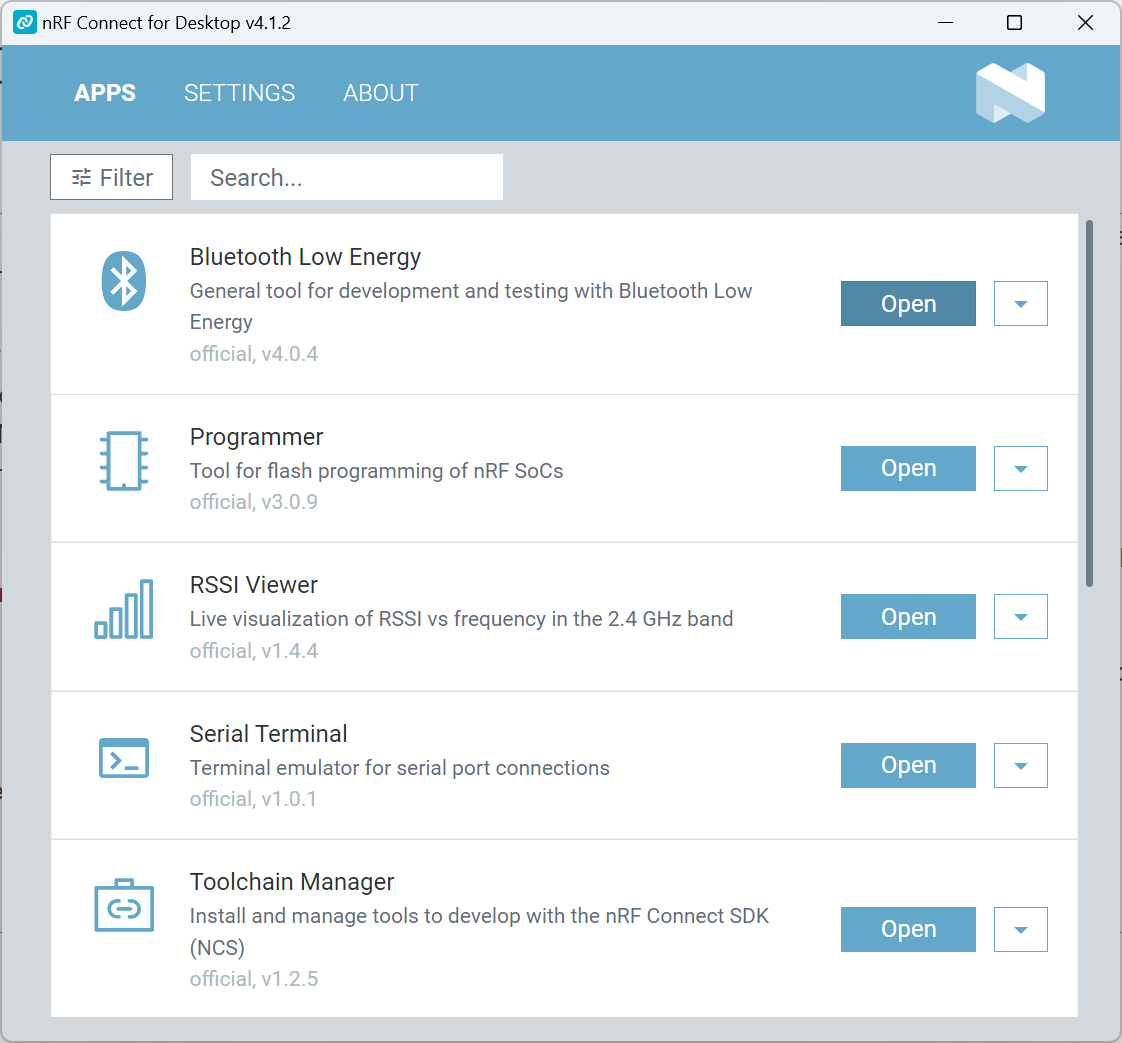

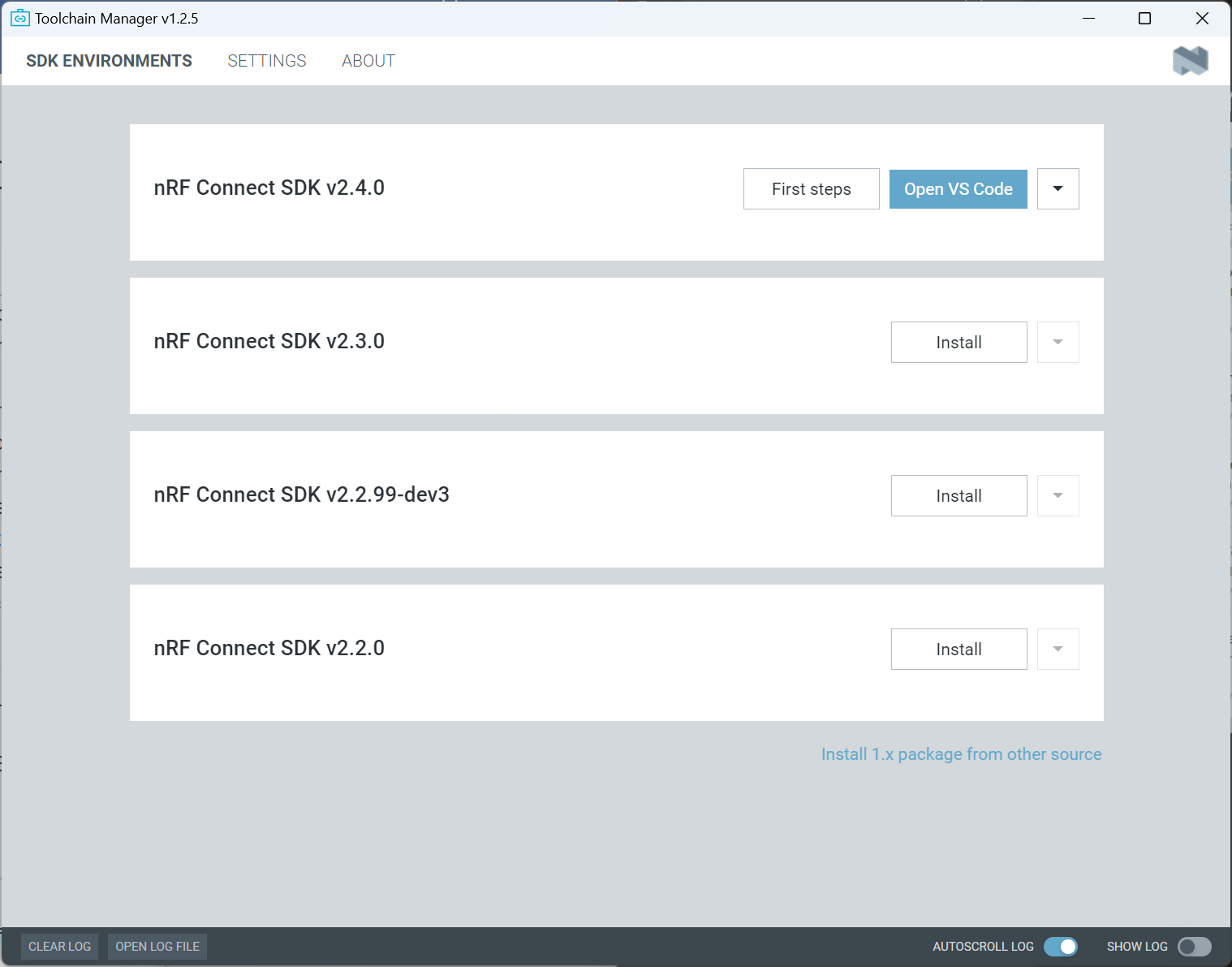

nRF Connect SDK 설치
설치에 꽤 많은 시간이 걸린다. 30분 정도? 시간을 넉넉하게 가지고 가는 것이 좋을 듯.
Visual Studio Code를 켜놓고 설치하면 안된다. Path를 쓰기 때문에 설치 후에 Visual Studio Code를 한 번 껐다 켜 주어야 Toolchain을 정상적으로 인식한다. nrfjprog를 못찾는 경우도 있는데, 이런 경우 따로 설치해도 된다. (따로 설치할 필요는 없는 것 같긴 하다)
title: 'nRF Command Line Tools - Downloads'
image: 'https://www.nordicsemi.com/-/media/Images/Logos/Nordic-Semiconductor_logo.png'
description: 'Nordic Semiconductor'
url: 'https://www.nordicsemi.com/Products/Development-tools/nrf-command-line-tools/download'
J-Link과 SWD
펌웨어를 Flash하기 위하여 SWD 인터페이스를 이용하게 되는데, 이걸 Flashing하기 위해서 외부 장비가 필요했다. Raspberry Pi Pico와 같이 Reset 버튼을 누른 채로 전원을 인가하면 Flashing Mode로 들어갈 줄 알고 뻘짓을 엄청 했는데, 그런 기능은 없었다. (그만큼 Raspberry Pi Pico가 Developer Experience에 얼마나 신경 썼는지 알 것 같기도 하고) 암튼 그래서 SWD 인터페이스에 물리려고 Raspberry Pi Pico 기반 PicoProbe을 설치하고 Flashing해보려 했는데, 안되서 너무 당황스러웠다.
알고 보니 nRF DK(Development Kit) 또는 J-Link라는 걸 사야 Flashing할 수 있다고 하던데, 이게 상당히 비싸다. 내가 5개 키트 + 5개 모듈 해서 7만원 가량에 구매했는데 (키트 5개 5만원 모듈 5개 2.8만원 정도) 같은데, 거기다 Development Kit은 2만원이었고 J-Link는 구형 버전은 2만원에서 3만원, 한국에서 사면 비공식 버전이 2만원 대였고 정품 교육용 모델은 10만원 가까이 되는 가격이었다.
일단 Aliexpress에서 호환 보드를 2개 구매했다. 가격이 비싸지는 않아서, 각 4천원 정도 해서 두개 합쳐서 1만원 안되는 가격에 구매했다.
이 무슨… 일단 Reddit에 물어보긴 했는데, 이런거 Flashing하려면 J-Link 말고는 호환이 안 될 거라는 이야기도 몇 보여서 좀 무섭다.
PyOCD로 플래싱이 순간 된 거 같기도 했는데, 정확하게는 모르겠다. 확실한 건 내부 메모리 구조를 못 뜯어봐서 불편한 것 + Visual Studio Code에서 호환이 안 되서 불편했다는 점이 가장 큰 것 같다.
